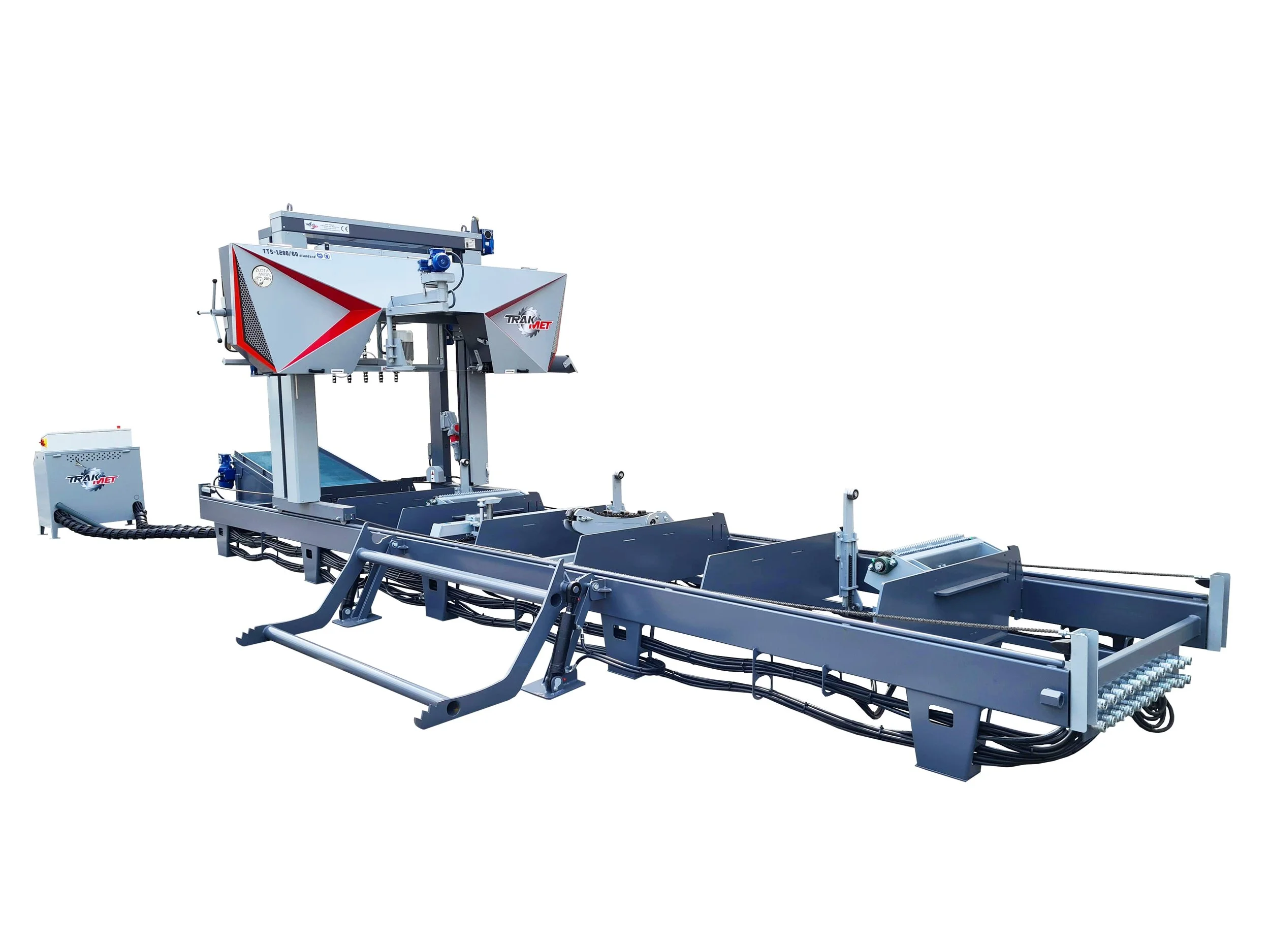

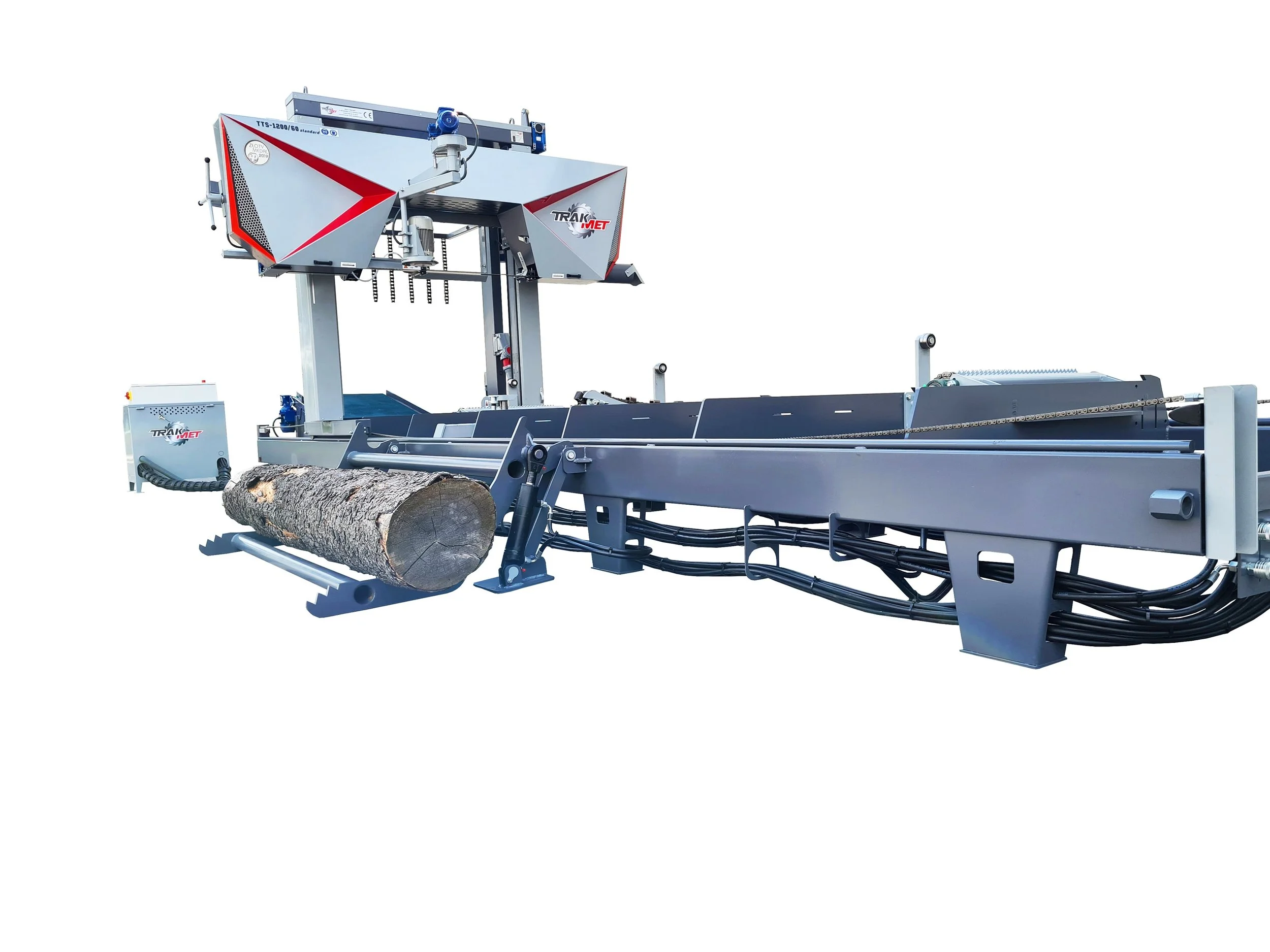

TTS-1200/60 STANDARD
Mašina dizajnirana za obradu trupaca sa veoma visokom efikasnošću i preciznošću sečenja. Jedna od najvažnijih prednosti testere je upotreba vođica prečnika 800 mm koje su nosač trake za sečenje širine 60 mm, ova vrsta trake ne zahteva valjanje, proces pripreme testere za sečenje je baziran na klasičnim uređajima za oštrenje. Inovativni dizajn mašine omogućava postizanje efikasnosti i kvaliteta sečenja sličnog širokotračnim testerama koje rade sa trakom za sečenje širine 100 mm, ali su troškovi rada neuporedivo niži.
Takvo rešenje, u kombinaciji sa inovativnim dizajnom mašine, omogućava postizanje efikasnosti i kvaliteta sečenja sličnog širokotračnim testerama koje rade sa trakom za sečenje širine 100 mm, ali su troškovi rada kao što su: potrošnja električne energije i cena trake za sečenje neuporedivo niži.
Inovacije koje odlikuju testeru TTS-800/60 uključuju, između ostalog: - originalno dizajniran prednji poklopac koji povećava krutost glave za sečenje
- Vođice od 800 mm bez kaiševa koje obezbeđuju maksimalno dug vek trajanja sečiva
- Sečivo za sečenje širine 60 mm sa stelitnim sečivom, prorezom od 2 mm i razmakom zubaca od 25 mm, što povećava efikasnost na 30 m3/8 h
- Dvostrane vođice hlađene emulzijom koje smanjuju trenje tokom sečenja, što direktno utiče na smanjenje buke, manju potrošnju energije i veće brzine sečenja
- Dvostrani uzdužni pogon glave
- Precizno pozicioniranje glave preko invertorskog kontrolera ISP-F12, tačnost podešavanja merenja rezanog drveta do 0,01 mm
- Efikasna hidraulika koja olakšava slobodan proces manevrisanja velikih trupaca do 5 tona sa mogućnošću pomeranja hidrauličnih alata

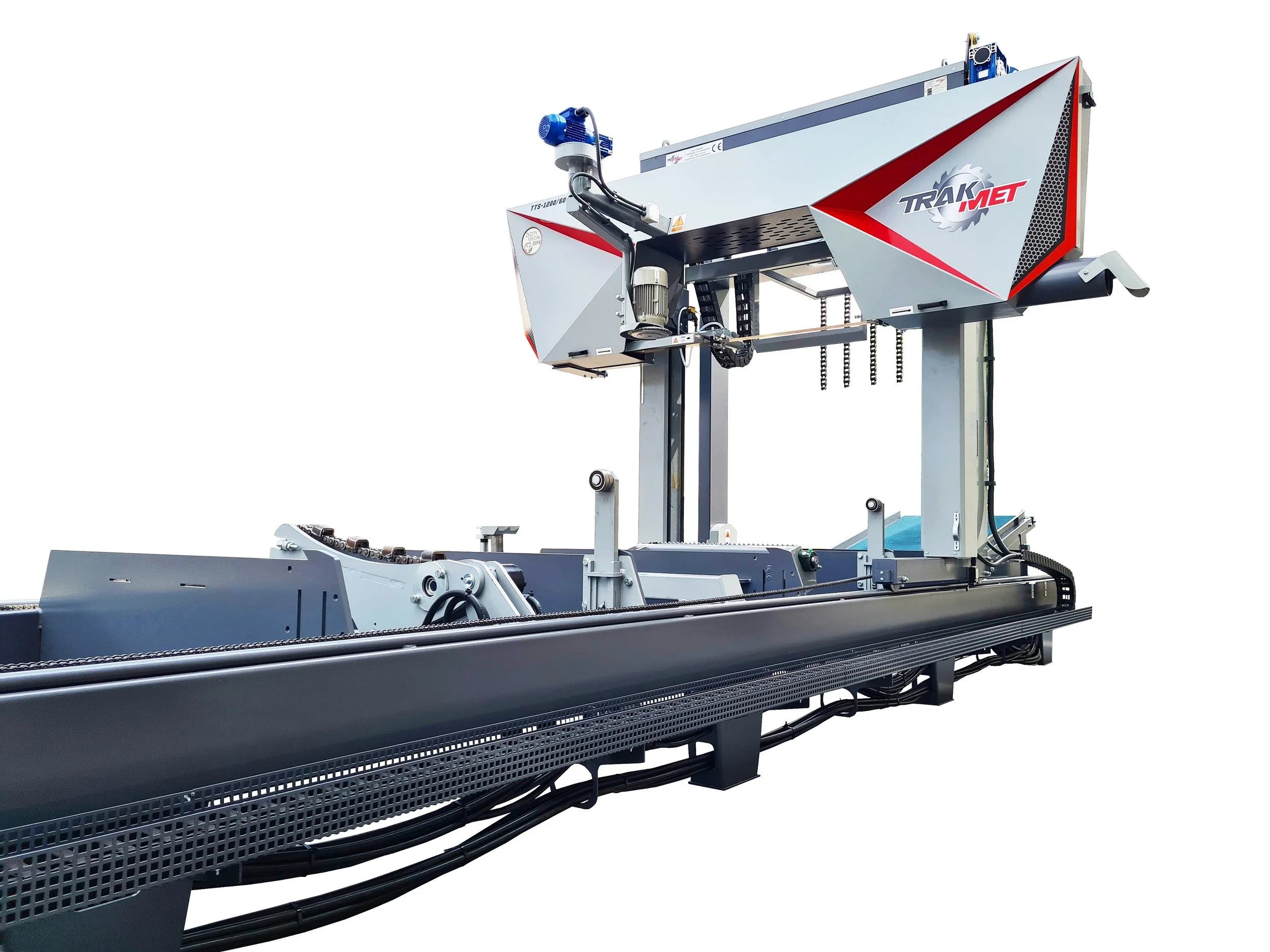

- Portalna konstrukcija glave za sečenje koja klizi po preciznim brušenim šipkama

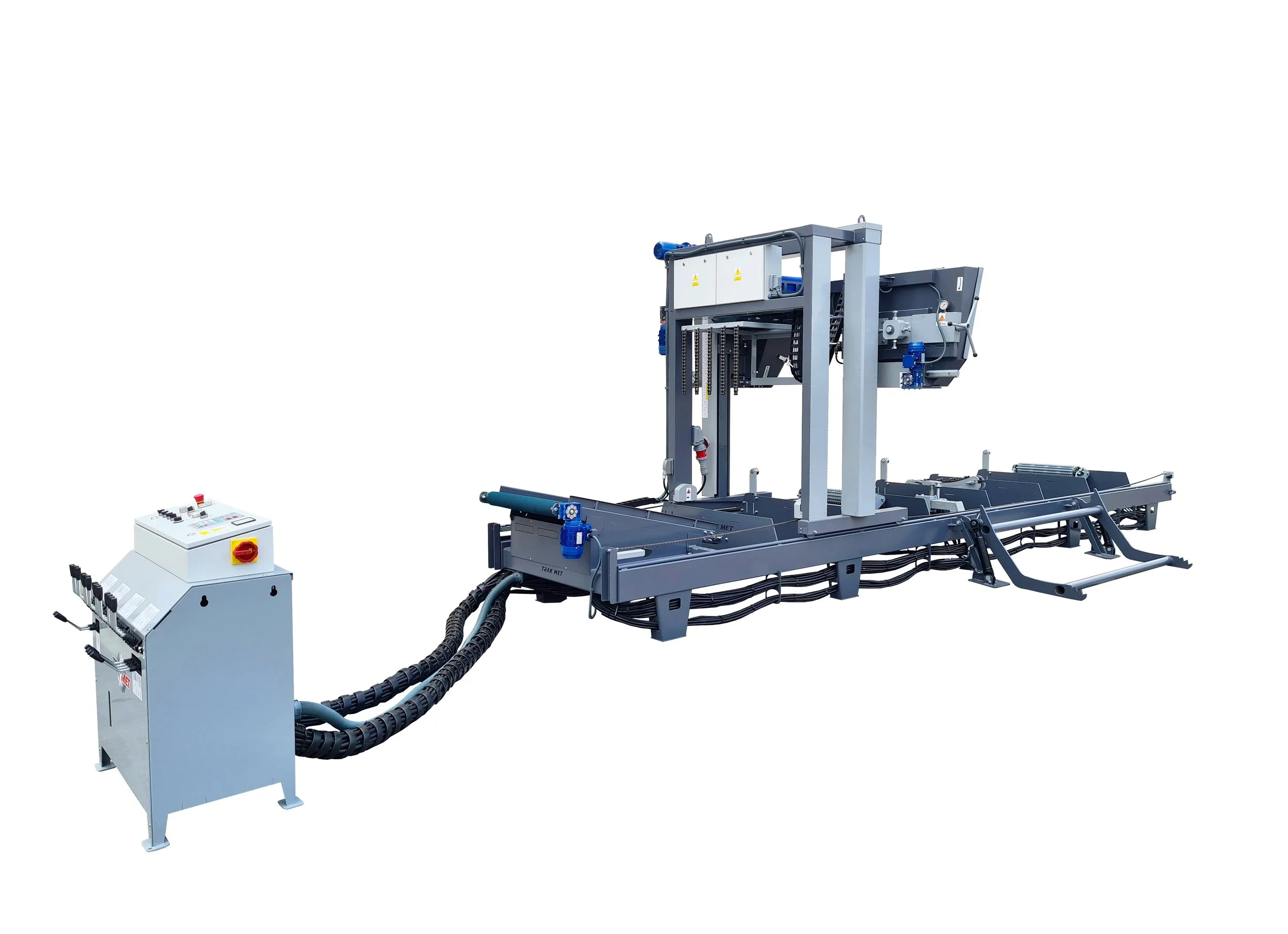

- Samostojeća kontrolna tabla operatera integrisana sa hidraulikom
- Postolje pilane je napravljeno od masivnih, dvostranih, zatvorenih profila 200 mm x 120 mm x 5/6 mm
- poprečni nosači kolosečnog ležaja su napravljeni od profila, zamenjenih CNC laserski obrađenim čeličnim pločama dimenzija 1260 mm x 360 mm x 10 mm
- upotreba poprečnih ploča za učvršćivanje značajno povećava stabilnost pilane i eliminiše nakupljanje piljevine, kore itd. ispod obrađenog trupca tokom procesa sečenja.
TEHNIČKI PODACI:
težina - 3700 -5000 kg
snaga glavnog motora - 22 KW (30 KW kao opcija)
potrebna snaga - 26-37 KW (sa punom opcijom)
napon napajanja - 400V
vertikalno pomeranje gore-dole lancem 40mm/1s
uzdužno pomeranje glave za sečenje dvostranim lancem - glatki invertor 0-30 mb/min
stabilizirajući klizni pomeraj - električni
točkovi za vođenje sečiva 800 mm
standardna dužina trake 6 m (testerisanje 4,8 m)
samostojna električna kontrolna tabla integrisana sa hidraulikom
elektroventil za rashladnu emulziju
čitač merenja testere ISP-10
razmak glave za sečenje - 420/1200 mm
debljina reza -1,5-2,2
hidraulika: pritisak x 1, ugaoni otpori x 4, širina utovara trupaca 2 m x 1, nivelisanje sa pogonom za dodavanje trupaca napred-nazad x 1, nivelisanje bez pogona x 1, okretač lanca x 1
DODATNA OPREMA:
produženje trake neograničene dužine
strugač za daske, bale
električni kontejner za piljevinu
dodatni hidraulični alati
automatski skidač kore

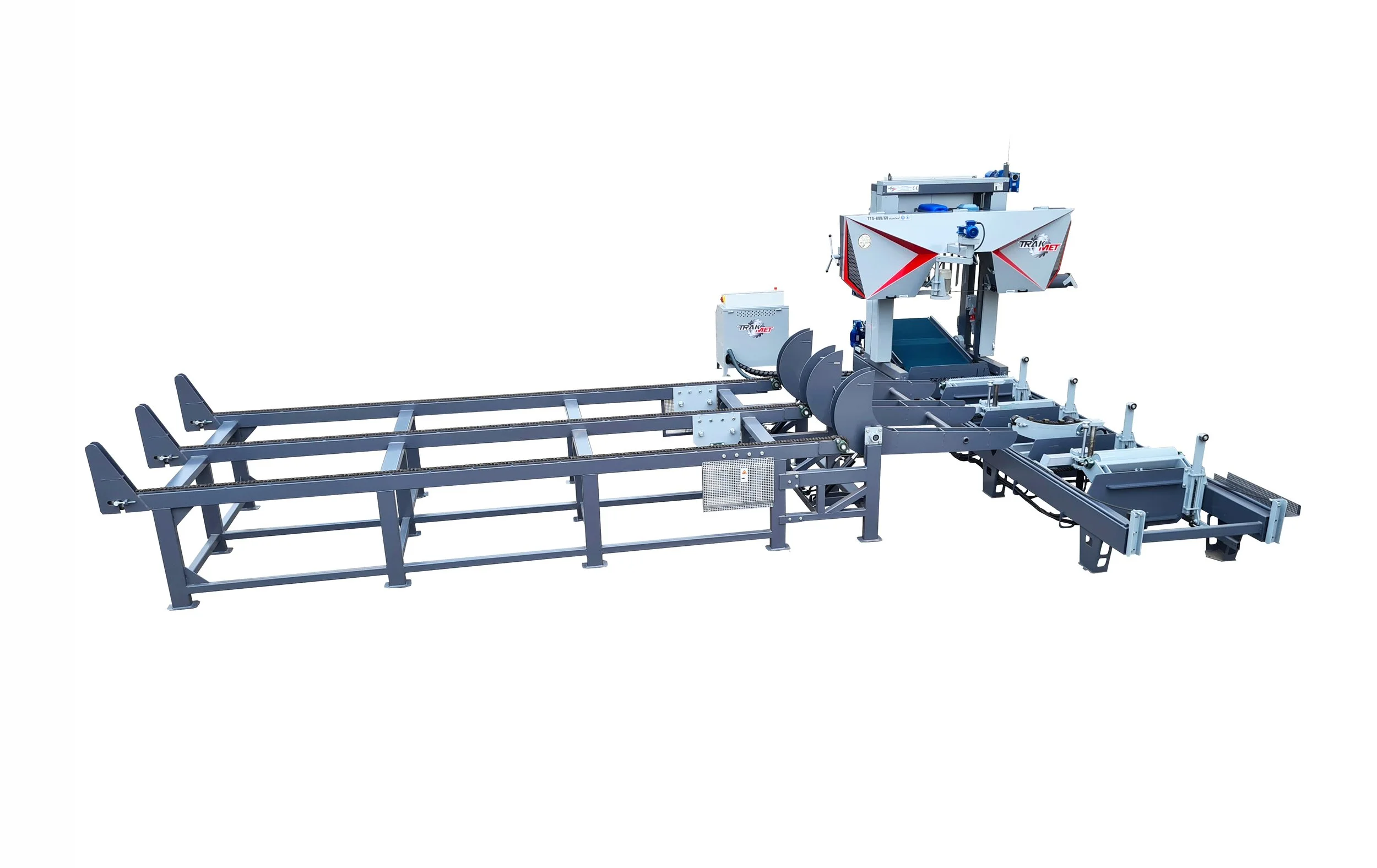

rampa za utovar trupaca
dodatni hidraulični alati
kontroler ISP-12F
TEHNIČKI PODACI O OBRAĐENOM TRUPCU:
prečnik obrađenog trupca - 1200 mm
prečnik obrađenog trupca tokom rotacije - 1350
dozvoljena težina obrađenog trupca - do 5 tona
standardna dužina sečenja - 4800 mm (opciono bilo koja dužina)
PROSEČNA EFIKASNOST:
Efikasnost mašine zavisi od debljine rezane kore i potrebne debljine rezanog drveta i u proseku je oko 3,5-4,5 m3/h u zavisnosti od korišćenog sečiva, vrste drveta i prečnika rezanog drveta.
UKUPNE DIMENZIJE:
dužina - 6000 mm
širina - 2900 mm
visina - 3050 mm
