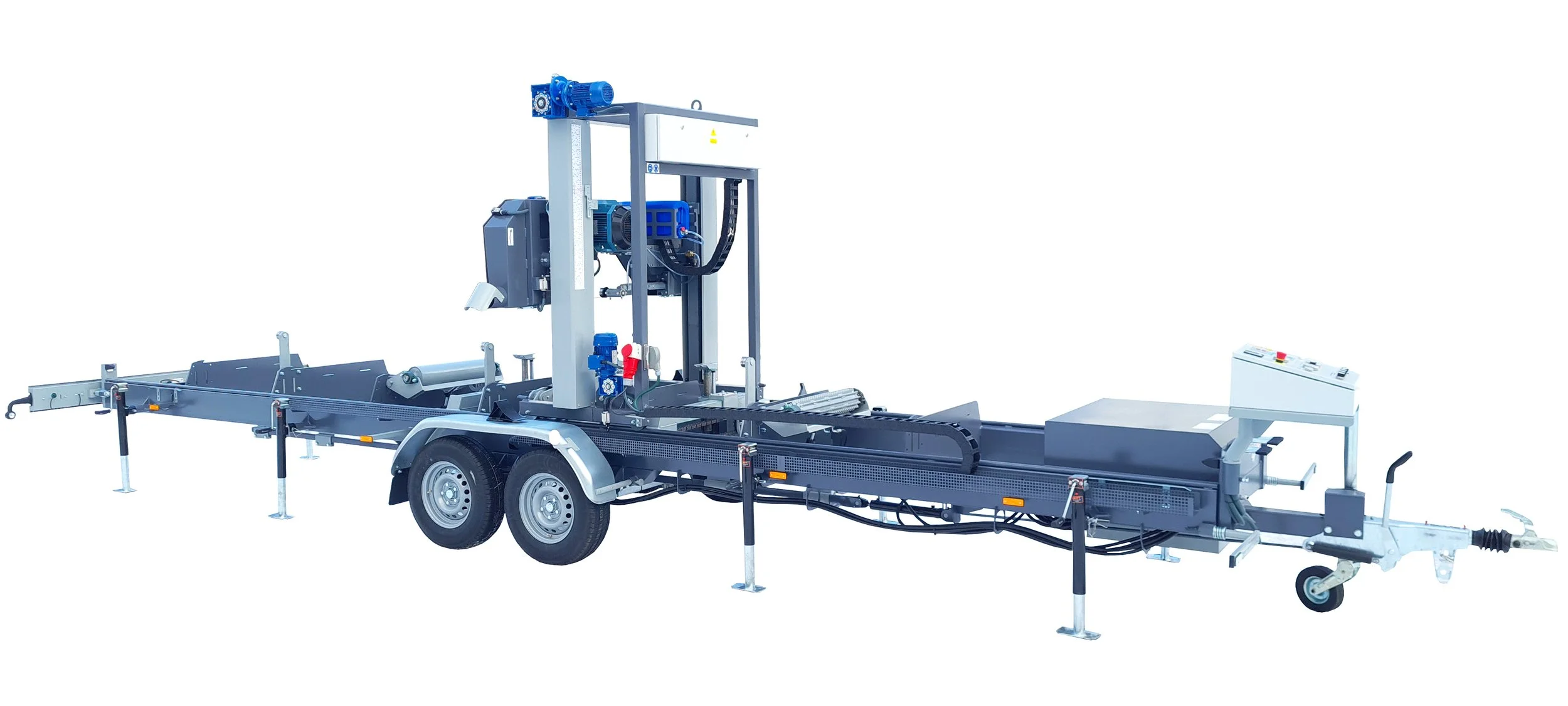

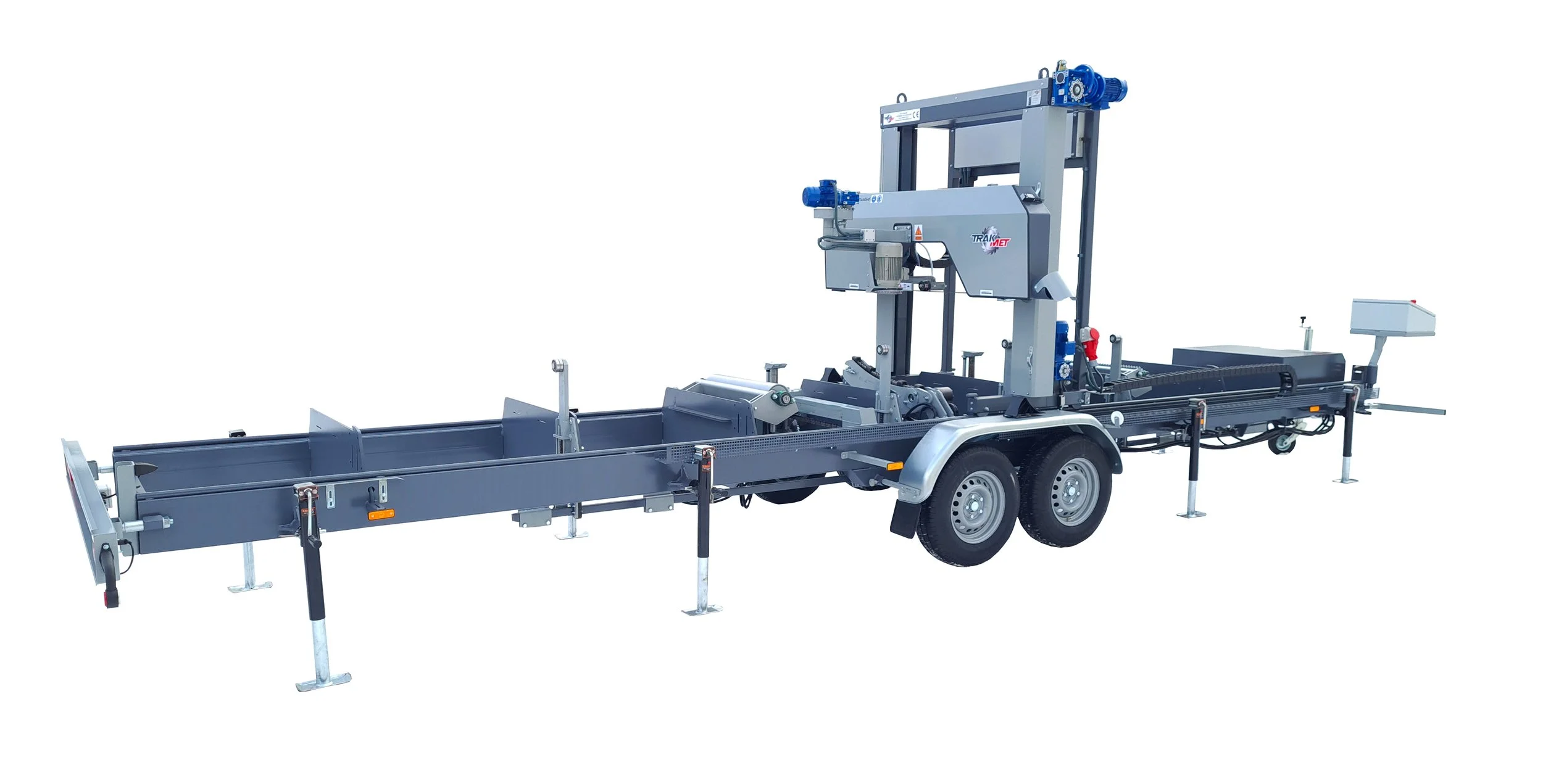

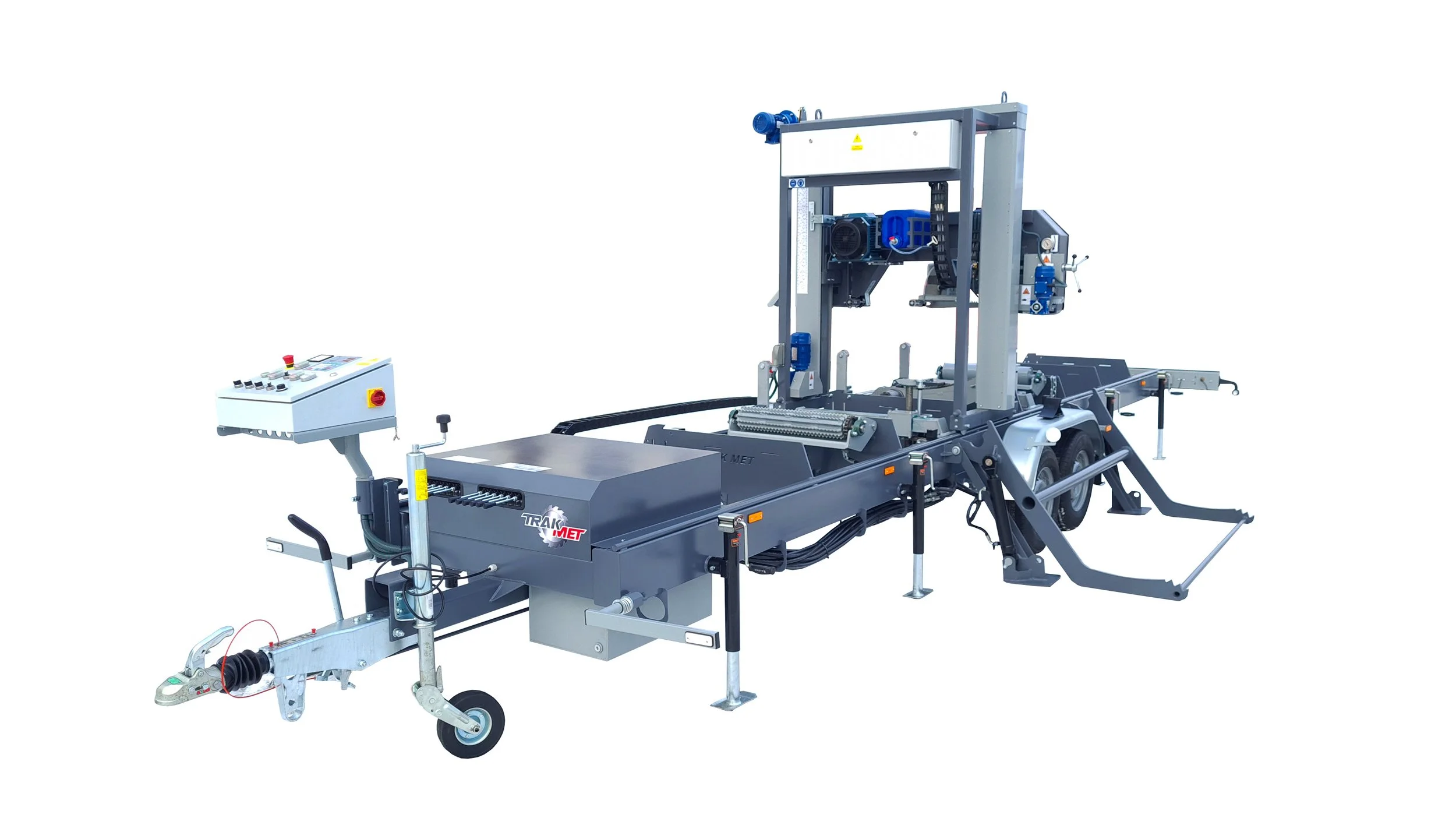

TTP-600 STANDARD mobilna sa hidraulikom
Mašina prilagođena za obradu trupaca, namenjena uglavnom za pilane koje seku trupce u količini do 16 m3 / 8 sati. Testera je našla široku primenu u pilanama, domaćinstvima, stolarskoj i industriji nameštaja zbog velike uštede materijala, kao i tačnosti sečenja od 0,5-1 mm. Inovativno rešenje tračne testere TTP-600 je implementacija zaobljenja trake na točkovima koji vode traku, koja je čvrsto ispunjena višežlebnom PK trakom koja sprečava da piljevina i smola dospeju između traka točkova i trake, dodatno se traka ne gnječi, takvo rešenje obezbeđuje stabilan, ravnomeran i tih rad testere, eliminiše vibracije, poboljšava tačnost sečenja i produžava vek trake za sečenje do 40%.
Inovacije koje razlikuju TTP-600 STANDARD testeru uključuju:
Vodeće točkove od 475 mm sa PK kaišem obezbeđuju precizno podešavanje položaja testere, maksimalno produžavajući vek trajanja sečiva
Podužni pogon glave elektronski lanac
Precizno pozicioniranje glave preko ISP-10 kontrolera
Preciznost podešavanja merenja rezanog drveta do 0,1 mm
Efikasna hidraulika koja olakšava slobodan proces manevrisanja velikih trupaca do 3 tone sa mogućnošću pomeranja hidrauličnih alata
Dizajn portalne glave za sečenje koji klizi po preciznim tlenim šipkama
Stacionarna kontrolna tabla operatera integrisana sa hidraulikom
Postolje trake pilane je napravljeno od masivnih dvostranih zatvorenih profila 200 mm x 120 mm x 5 mm
Poprečni nosači postolja trake, drveni nosači napravljeni od CNC laserski obrađenih čeličnih ploča dimenzija 960 mm x 360 mm x 10 mm
Upotreba poprečnih ploča povećava stabilnost pilane i eliminiše nakupljanje piljevine, kore, iverja ispod obrađenog trupca tokom procesa sečenja i manevrisanja trupca
TEHNIČKI PODACI:
težina – 1900/2650 kg
snaga glavnog motora – 7,5 KW (11-15-18,5 KW ili benzinski Honda IGX 700/800 opciono)
potrebna snaga – 13/24 KW (sa punom opcijom)
napon napajanja – 400 V
vertikalno pomeranje lanca gore-dole 40 mm/1 s
uzdužno pomeranje lanca glave za sečenje – glatko invertorsko 0-30 m/ min
stabilizirajući valjak za pomeranje - električno
električno pomeranje valjka za zatezanje - motor sa reduktorom
vođice sečiva 475 mm
standardna dužina trake 6 m (testerisanje 4,8 m)
električna kontrolna tabla na glavi za sečenje
razmak glave za sečenje – 280/800 mm
sečivo – 4010 x 32-35 x 1,1 korak 22 mm
debljina reza -1,5-2,2 mm
Hidraulika:
pritisak x 1, ugaoni graničnici x 4, širina utovara trupaca 2 m x 1, nivelisanje sa pogonom za ubacivanje trupaca napred-nazad x 1, nivelisanje bez pogona x 1, lančani okretač x 1
Pokretljivost:
naletna kočnica KRV20-30 proizvođača KNOTT
kočnica osovine proizvođača KNOTT 2 kom. x 1500 kg
EU homologacija za puteve
podesivi ugaoni nosači sa nosivošću od 1000 kg svaki kom. 6
DODATNA OPREMA:
produženje trake neograničena dužina
stacionarna električna kontrolna tabla integrisana sa hidraulikom
strugač za daske + dvostrani lančani pogon
električni kontejner za piljevinu
dodatni alati
automatski skidač kore
rampa za utovar trupaca za ulaganje
elektroventil za rashladnu emulziju
čitač merenja testere ISP-10
TEHNIČKI PODACI O OBRAĐENOM TRUPCU:
prečnik obrađenog trupca – 800 mm / 950 mm – pri rotaciji (1300 mm opciono)
dozvoljena težina obrađenog trupca – do 4 tone
standardna dužina sečenja - 4800 mm (opciono bilo koja dužina)
PROSEČNA EFIKASNOST:
Efikasnost mašine zavisi od debljine rezane kore i potrebne debljine drveta i u proseku je oko 1,5-2 m3/h u zavisnosti od korišćenog sečiva i vrste drveta.
UKUPNE DIMENZIJE:
dužina - 6800 mm
širina - 2000 mm (spoljna dimenzija pogonske osovine)
visina na koloseku - 2300 mm
